在半导体产业高速发展的当下，测试环节的精准性与高效性，直接关乎芯片良率与产业迭代速度。据行业权威数据显示，2025年全球半导体测试设备市场规模预计突破80亿美元，中国市场因国产替代加速，年复合增长率高达15%。欣同达科技聚焦ATE Socket 测试座研发，以全场景适配能力、极端环境可靠性及技术突破，为半导体测试环节注入新动能，成为行业关注焦点。

一、全封装适配：覆盖多场景芯片测试需求

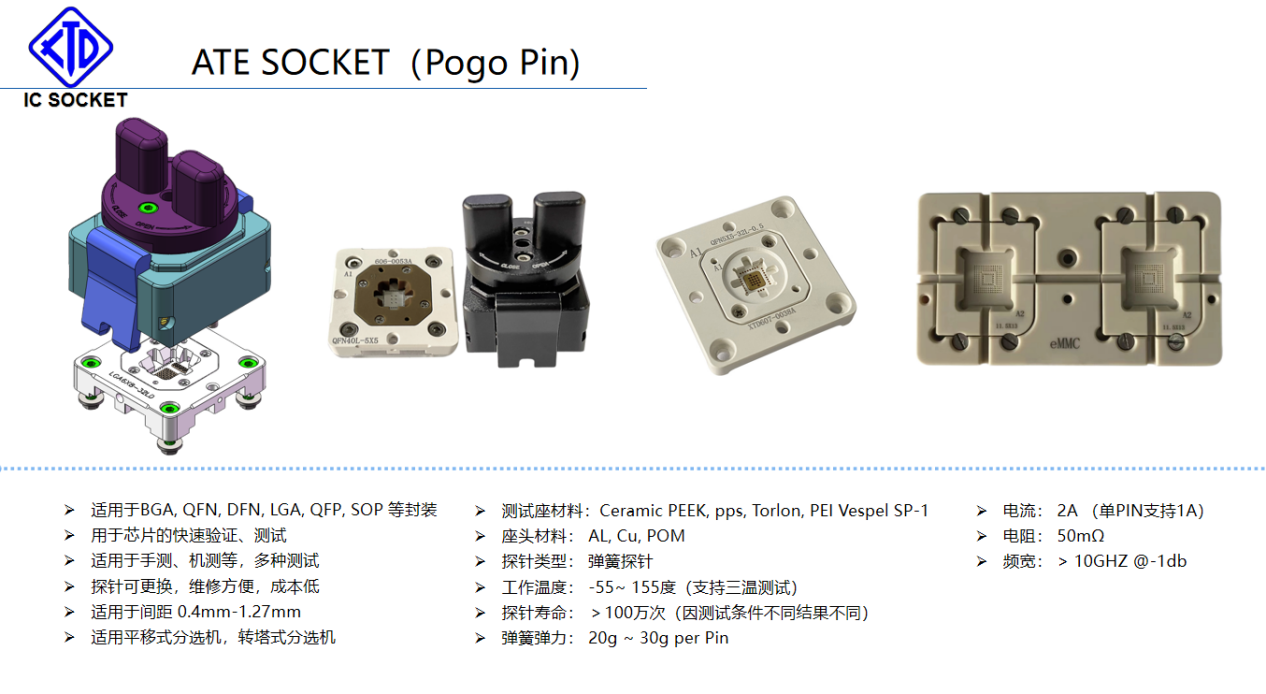

欣同达ATE Socket 测试座堪称半导体测试领域的 “全能接口”，对BGA、QFN、DFN、LGA、QFP、SOP等主流封装类型实现全兼容。从0.4mm - 1.27mm 间距芯片，到DFN/QFN封装（1×1mm到8×8mm）的小尺寸芯片，均可精准适配。这一特性，直接解决了企业因芯片封装类型多样，需频繁更换测试设备的成本痛点，真正构建起 “一站式测试解决方案” 。无论是芯片快速验证、手动测试，还是机测场景，乃至平移式分选机、转塔式分选机等自动化产线，欣同达测试座都能稳定支撑，助力企业降本增效。

二、极端环境可靠：-55℃~155℃的性能坚守

半导体测试场景复杂多样，极端环境考验着设备的可靠性。欣同达ATE Socket 测试座以航天级材料与精密设计，突破环境限制：采用Ceramic PEEK、pps、Torlon等测试座材料，搭配AL、Cu、POM座头，在- 55℃~155℃的宽温域内，信号传输稳定、物理结构可靠。无论是工业高温产线，还是航空航天等低温严苛环境，其弹簧探针（寿命＞100万次）与20g - 30g / 针的黄金弹力设计，既能保障芯片引脚可靠接触，又避免焊盘损伤，解决 “极端环境测试不稳定” 行业难题。

三、技术硬核突破：重新定义测试座性能标准

欣同达在技术端实现多重创新，重塑ATE Socket 测试座性能标杆：探针可单独更换的设计，大幅降低设备维护成本；2A大电流承载（单PIN支持1A）、50mΩ低电阻与＞10GHZ @-1db高频宽，满足高功率、高速率芯片测试需求；三温测试（-55℃~155℃）支持能力，适配汽车电子、高端芯片等对温度敏感性高的测试场景。这些技术突破，让国产测试座在性能上与国际竞品同台竞技，加速半导体测试设备国产化替代进程。

四、客户实证：效率与良品率的双维提升

某IC设计企业曾受困于QFN封装小间距芯片测试难题，良品率波动影响产线效率。引入欣同达ATE Socket 测试座后，测试设备利用率提升40%，QFN封装测试良品率精准度达99.97%。这一案例，不仅验证了产品在实际生产中的效能，更成为国产测试座替代进口的典型标杆，彰显欣同达技术方案对企业降本提质的核心价值。

欣同达科技负责人表示：“半导体产业的快速迭代，要求测试设备持续进化。我们以客户需求为锚点，深耕技术创新，未来将继续聚焦ATE Socket 测试座研发，为国产半导体测试生态建设贡献力量。”

当前，欣同达ATE Socket测试座凭借全封装适配、极端环境可靠、技术硬核等优势，正深度融入半导体测试环节。在国产替代与行业需求双轮驱动下，其有望持续引领测试设备技术升级，为半导体产业高质量发展筑牢测试根基，值得行业持续关注。
